Лабораторная установка «Определение скорости звука в воздухе и отношения Cp/Cv методом акустического резонанса»

• Рекомендуемый уровень образования:
  • — Среднее профессиональное
  • — Высшее
  • — Дополнительное образование
• Рекомендуемый возраст: от 16 лет
• Рекомендуемое количество на кабинет: 1 штука

• Программное обеспечение для проведения экспериментов: «Практикум по общей физике». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022

• Компьютер в комплект поставки не входит!

Лабораторная установка предназначена для изучения интерференции звуковых волн, распространяющихся в трубе, закрытой с двух сторон, и измерения скорости звука на основе параметров интерференционной картины.

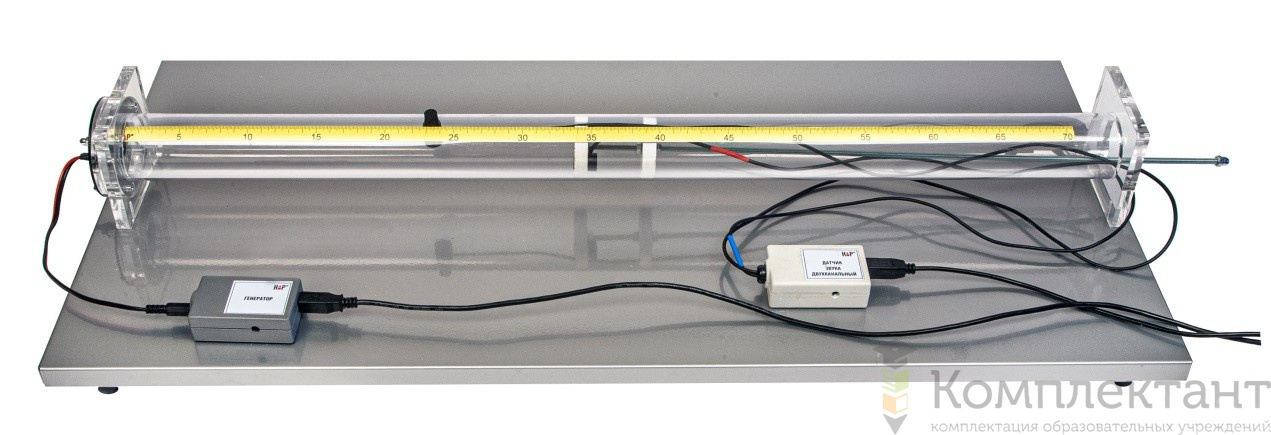

Лабораторная установка представляет собой прозрачную трубу, на одном из торцов которой установлен динамик. Вставленный в трубу поршень может перемещаться вдоль трубы, для его установки в требуемую точку используется рукоятка-толкатель. Один из микрофонов закреплен в поршне заподлицо с его поверхностью, при этом второй микрофон находится в трубе между динамиком и поршнем и может перемещаться в этой области. На трубе имеется шкала, с помощью которой определяется положение поршня и положение микрофона, который передвигается внутри трубы с помощью рукоятки с магнитной фиксацией.

Чему научится пользователь
— Изучению акустического резонанса
— Вычислению показателя адиабаты воздуха на основе измерения скорости распространения звука

Состав:

— Динамик
— Генератор
— Цифровой датчик звука двухканальный
— Звуковая труба с поршнем
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Все элементы установки смонтированы на настольном стенде.

Программное обеспечение для проведения экспериментов
Программное обеспечение обеспечивает регистрацию данных и их представление в виде синхронных осциллограмм звуковых колебаний, полученных с каждого из микрофонов цифрового датчика звука. При этом обеспечен выбор режима регистрации данных (автоматический, ждущий, однократный), выбор скорости развертки, выбор величины порогового уровня сигнала запуска и характер его изменения (нарастание, убывание), а также выбор положения момента запуска. Программное обеспечение позволяет измерять промежутки времени на осциллограмме и амплитуду звуковых колебаний по каждому из каналов.
Кроме того, программное обеспечение осуществляет управление режимом работы генератора, включающее установку частоты звука, уровня громкости, выбор режима звучания (непрерывное звучание, импульсное включение), для импульсного включения обеспечен выбор длительности звуковых импульсов и длительности промежутков времени между импульсами.

Технические характеристики:
— Диапазон частот регистрируемого сигнала цифрового датчика звука двухканального: от 0,3 до 6 кГц
— Напряжение питание датчика: 5 Вольт
— Интерфейс подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows
